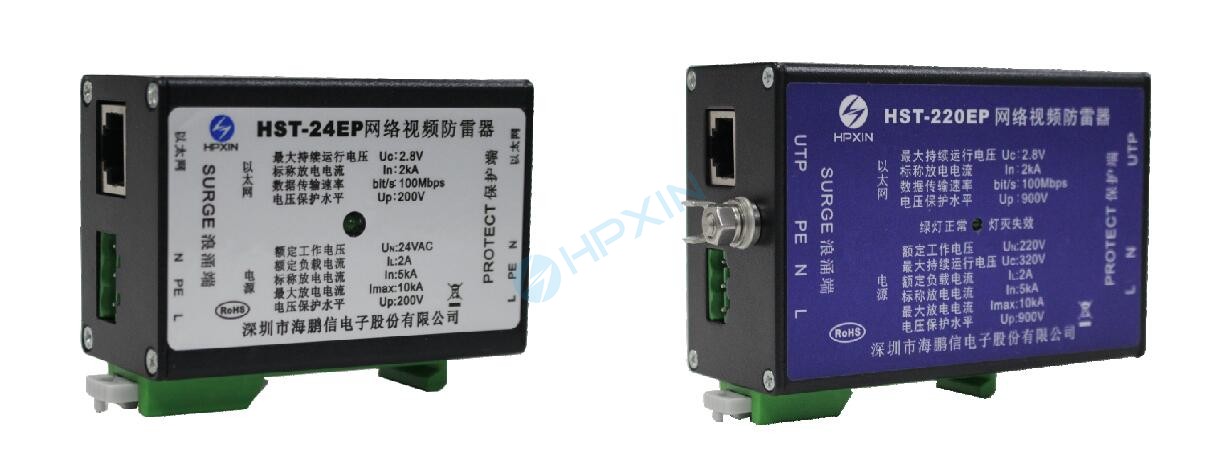

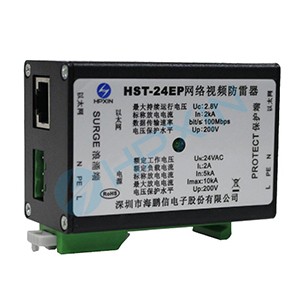

網絡二合一浪涌保護器
網絡二合一電涌保護器
一、產品描述：
本產品主要應用于網絡監控視頻系統浪涌電壓防護，適用于交/直
流供電、網絡端口的網絡攝像機電涌防護，可有效保護設備不受來自
電源線、網絡線的浪涌所造成的損壞。
該產品的電源線防護電路采用壓敏和氣體放電管相結合的防雷電
路，利用防護器件（氣體放電管、壓敏電阻、舜態二極管）對電壓的
非線性特性，將其組合應用。信號防護電路采用組合式防護電路，前
級采用開關型防護器件（氣體放電管GDT），級間采用承受浪涌沖擊
的隔離電阻元件，能充分的將浪涌脈沖電流泄放入地，有效的保護設
備安全正常工作。

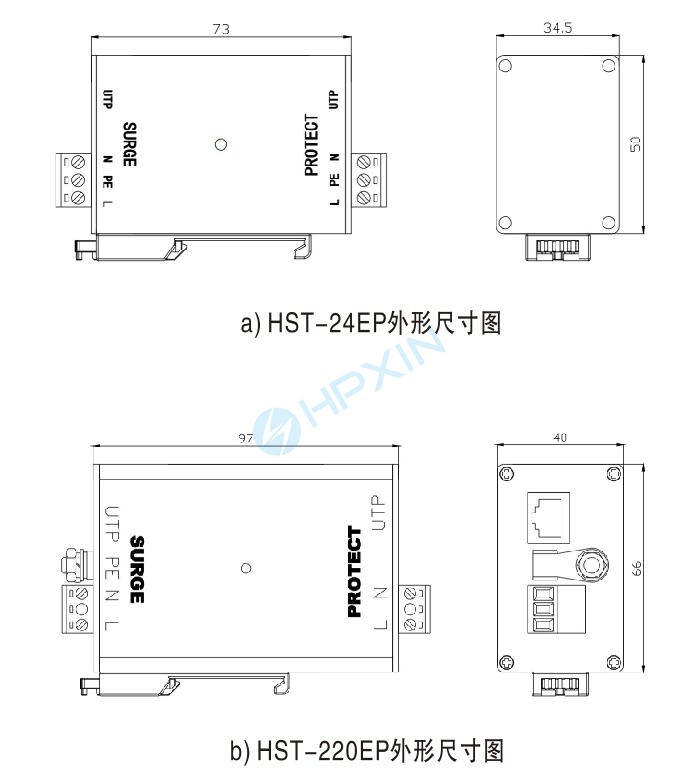

二、產品尺寸圖：
型號 | HST-24EP | HST-220EP | ||
電源
| 額定工作電壓 Un | 24V AC | 220V AC | |
最大持續運行電壓 Uc | 40V AC | 320V AC | ||
額定負載電流IL | 3A | 10A | ||
標稱放電電流 In | 5 kA ( 8/20μs) | |||
最大放電電流 Imax | 10 kA (8/20μs) | |||
電壓保護水平 Up | ≤200V | ≤900V | ||
接線方式 | 壓接端子 | |||
網絡
| 最大持續運行電壓 Uc | 2.8V DC | ||
標稱放電電流 In | 2 kA ( 8/20μs) | |||
最大放電電流 Imax | 3 kA (8/20μs) | |||
電壓保護水平 Up | 線-線 | ≤200V （4kV,2kA） | ||
線-地 | ≤900V （4kV,2kA） | |||
保護線數 | 4線保護（1-2線，3-6線） | |||
數據傳輸速率 | 100Mbps | |||
插入損耗 ae | ≤0.5dB | |||
接口形式 | RJ45 | |||
外殼防護等級 | IP20 | |||
安裝方式 | 35mm導軌安裝 | |||
外殼材質 | 金屬 | |||
電源指示燈 | 綠燈正常，燈滅失效 | |||
外形尺寸 | 93*50*35.5 | 117*66*40 | ||
